特長 |
|
| ●LED 照明のスイッチがここにあったらなぁ。を解決。 簡単設置 ● 豊富なバリエーションと直観操作できる簡易防水スイッチボックス ● ワンタッチコネクタで簡単配線 |
|
製品仕様 |
|
シンバA |
|
| 製品型名 | SB-SMVL-A |
| 外形寸法 | 50×65×56 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
113×65×78 mm |
| 取り付け足 | 無 |
| 重量 | 138g |
| スイッチ数 | 1 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 10A,AC250V 6A,DC30V 10A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 2 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバB |
|
| 製品型名 | SB-SMVL-B |
| 外形寸法 | 65×95×56 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
128×95×87 mm |
| 取り付け足 | 有 |
| 重量 | 217g |
| スイッチ数 | 1 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 15A,AC250V 6A,DC30V 20A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 2 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバC |
|
| 製品型名 | SB-SMVL-C |
| 外形寸法 | 130×80.5×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
130×132×102 mm |
| 取り付け足 | 有 |
| 重量 | 320g |
| スイッチ数 | 2 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 15A,AC250V 6A,DC30V 20A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 2 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバD |
|
| 製品型名 | SB-SMVL-D |
| 外形寸法 | 185×100×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
185×151×102 mm |
| 取り付け足 | 有 |
| 重量 | 475g |
| スイッチ数 | 3 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 15A,AC250V 6A,DC30V 20A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 3 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバE |
|
| 製品型名 | SB-SMVL-E |
| 外形寸法 | 200×100×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
200×142×102 mm |
| 取り付け足 | 有 |
| 重量 | 480g |
| スイッチ数 | 3 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 15A,AC250V 6A,DC30V 20A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 4 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバF |
|
| 製品型名 | SB-SMVL-F (DC24V専用) |
| 外形寸法 | 200×100×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
200×100×93 mm |
| 取り付け足 | 無 |
| 重量 | 435g |
| スイッチ数 | 3 (ON-OFF 単極単投) |
| スイッチ電源容量 | DC24V 20A |
| 表示灯 個数 | 3 |
| 表示灯 電圧 | DC24V |
| ケーブルグランド個数 | – |
| ケーブルグランド径 | – |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバG |
|
| 製品型名 | SB-SMVL-G (AC100V専用) |
| 外形寸法 | 200×100×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
200×100×93 mm |
| 取り付け足 | 無 |
| 重量 | 445g |
| スイッチ数 | 3 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC100V 15A |
| 表示灯 個数 | 3 |
| 表示灯 電圧 | AC100V |
| ケーブルグランド個数 | – |
| ケーブルグランド径 | – |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |

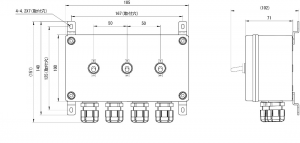

シンバH |
|
| 製品型名 | SB-SMVL-H |
| 外形寸法 | 185×100×71 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
185×151×102 mm |
| 取り付け足 | 有 |
| 重量 | 480g |
| スイッチ数 | 3 (ON-OFF 単極単投) |
| スイッチ電源容量 | AC125V 15A,AC250V 6A,DC30V 20A |
| 表示灯 個数 | – |
| 表示灯 電圧 | – |
| ケーブルグランド個数 | 4 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
シンバI |
|
| 製品型名 | SB-SMVL-I (DC24V専用) |
| 外形寸法 | 65×95×56 mm |
| 外形寸法 (グランド､スイッチ及び取り付け足を含む) |
65×126×78 mm |
| 取り付け足 | 無 |
| 重量 | 180g |
| スイッチ数 | 1 (ON-OFF 単極単投) |
| スイッチ電源容量 | DC24V 20A |
| 表示灯 個数 | 1 |
| 表示灯 電圧 | DC24V |
| ケーブルグランド個数 | 1 |
| ケーブルグランド径 | 最小6mm 最大12mm |
| 防水性能 | IPX4 簡易防水 ※1 |
| 接続方法(ボックス内) | ボックス内ワンタッチコネクタ |
| 適合電線(ボックス内結線部) | より線 0.2～2.5mm2 |
備考
※1:防水性能を有する部品を使用しています。
